光伏電站光伏環境監測系統解決方案

文章來源：超級管理員更新時間：2023-02-21

項目背景：

2011年至今，國家財政部、科技部和能源局聯合實施的"國家金太陽示范工程"有效地促進了我國光伏發電產業技術進步和規模化發展，對于培育我國戰略性新興產業發揮了重要作用。

據統計，2018年我國光伏電站裝機量達2.9GW，同比2017年增長了500%，中國已成為世界范圍公認的、最具發展?jié)摿Φ男屡d市場。其中，在經濟技術開發區、高新技術開發區、工業園區、產業園區、商業區進行集中建設的用戶光伏發電項目，以其靠近用電負荷中心、易干與建筑結合等優勢成為光伏犬市場的未來發展重點。

值得一提的是，我國認證認可制度在我國光伏行業高速發展過程中充分發揮了技術服務支撐作用。CNCA/CTS0001-2010《并網光伏發電系統工程驗收基本要求》、《QX/T74-2007風電場氣象觀測及資料審核訂正技術規范》等一系列產品認證技術規范有效地彌補了光伏標準化領域的空白，為我國光伏關鍵設備產業化發展、光伏工程驗收提供了核心技術依據。

光伏項目運行期一般長達20年以上且長期置于室外，其安全性和可靠性至關重要。因此，國家能源主管部門尤其重視光伏項目的后期運行管理，特別是與建筑結合的用戶并網光伏發電項目，2011年，國家能源局、財政部、科技部發布了《關于印發金太陽示范項目管理暫行辦法的通知》（國能新能【20111109】號），要求用戶并網光伏發電項目必須配置數據監測系統，能夠?qū)崟r(shí)采集系統運行數據，并能夠按規定的協議通過GPRS、RS232或Internet公眾網上傳，以備日后集中進行監測和管理。

對于太陽能光伏發電系統或太陽能應用研究來說，精確的測量是首要重要的。光伏電站需要監測的指標除了太陽輻射之外，還包括許多產生影響的環境因素，例如，系統的基本供應量，環境溫度、組件溫度、風速、風向、光的成分，以及其他對光能轉換產品影響的氣象參數等。

為了保證光伏電站的正常運行以及數據分析，通常需要配備氣象站來監控光照度強度、周邊環境溫度、光伏組件溫度等指標。氣象站可以連接到監控系統上，由監控系統對氣象站的數據進行顯示、記錄及分析。也可以連接到控制系統、由控制系統對傳感器數據進行分析，保證光伏電站的有效運行。

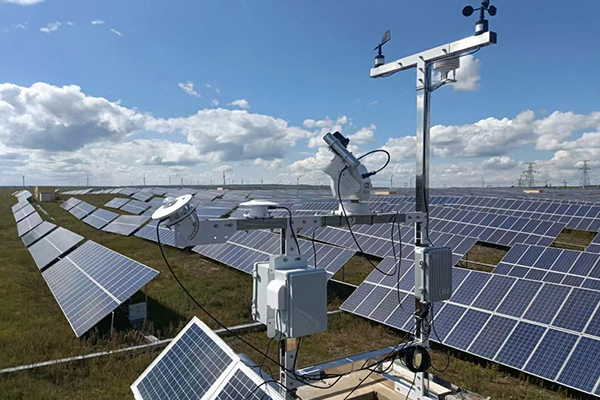

天蔚光伏發電環境監測系統是天合環境按照國際氣象WMO組織氣象觀測標準及IEC、國家電網公司企標、國家電網公司企標等規范標準設計生產研發的新型光伏電站環境監測站，本系統可觀測的要素有：環境溫濕度、組件溫度、風速風向、氣壓、太陽總散直輻射等指標。具有性能穩定，檢測精度高，可滿足專業光伏電站環境氣象監測。

光伏電站監測系統適用于各種光伏電站的太陽輻射監測、環境氣候監測、科研機構或組網于氣象、交通運輸、軍事、農林、水文、大型工程等領域。

方案適用范圍：

并網光伏發電系統就是太陽能組件產生的直流電經過并網逆變器轉換成符合市電電網要求的交流電之后直接接入公共電網。并網光伏發電系統有集中式大型并網光伏電站一般都是國家級電站，主要特點是將所發電能直接輸送到電網，由電網統一調配向用戶供電。也有分散式小型并網光伏系統，特點是光伏建筑一體化發電系統，由于投資小、建設快、占地面積小、政策支持力度大等優點，是并網光伏發電的主流。

產品描述：

天蔚光伏發電環境監測系統滿足國家標準要求符合光伏電站最新上報省調各項數據要求及邏輯對應關系，并支持后續新參數的二次升級。采用了高穩定性的太陽總輻射傳感器，具有完美的余弦特性、快速響應、零偏移和寬溫度響應的性能，再配以第二代全自動太陽跟蹤系統，確保各項輻射數據準確穩定。為了保證光伏電站的正常運行以及數據分析，通常需要配備并網光伏發電環境監測系統來監控周邊環境溫度、風速風向、氣壓、日照時數、太陽總輻射、太陽直接輻射、太陽散射輻射、光伏組件溫度等指標，性能穩定，檢測精度高，完全無人值守，并網光伏發電系統可以連接到監控系統上，由監控系統對環境監測系統的數據進行顯示、記錄及分析，也可以連接到逆變器控制系統、由控制系統對傳感器數據進行分析，保證光伏電站的有效運行。

典型應用：

1、太陽能光伏發電、太陽能資源評估

2、太陽能系統監控、大氣能量平衡研究

3、衛星反演得到的太陽輻射數據校準和驗證

4、熱應力研究、熱交換研究、氣候變化研究

5、電站初期光資源預估處理、營收評估

產品實施規范：

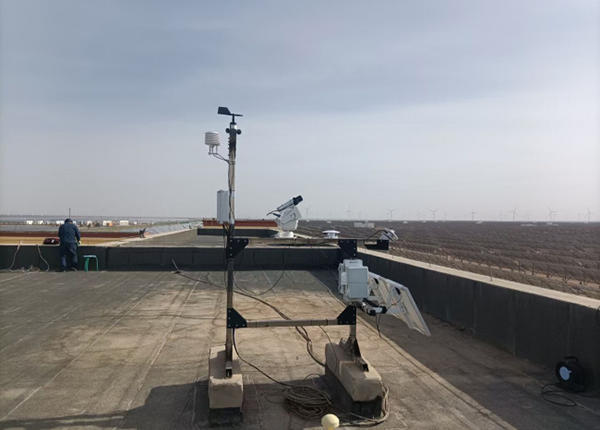

并網光伏發電系統的選址需要考慮很多因素，站點應該建立在全年從日出到日落都不受遮蔽的地方。我公司依據國際觀測方法、國家觀測規范、電力行業標準及多年豐富的現場選址、環境監測系統安裝調試經驗，給光伏電站相關人員提供詳細專業的規范指導文件。我公司有多年來服務國內外光伏電站用戶的豐富經驗，傳感器庫存充足，完整的生產流水線，成熟的儀器設備調試技術能力，全方位的售后跟蹤服務，快捷的物流運輸體系。

設計實施標準：

《氣象儀器及觀測方法指南》世界氣象組織（WMO）儀器和觀測方法委員會（CIMO）及IEC（國際電工技術委員會）

國家電網公司企標Q/GDW 617-2011《光伏電站接入電網技術規定》

國家電網公司企標Q/GDW 618-2011《光伏電站接入電網測試規程》

《并網光伏發電系統工程驗收技術規范》

《QX/T 61-2007地面氣象觀測規范》

《QX/T-2000Ⅱ 自動氣象站行業標準》

《QX/T74-2007風電場氣象觀測及資料審核、訂正技術規范》

技術參數：

產品技術參數
型號	TH-BGF11		供電	DC12V		輸出		RS485 MODBUS 協議
外形尺寸	/		供電方式	太陽能供電/DC12V/AC220V		波特率		4800～115200 默認波特率:9600
工作溫度	-30℃~70℃		存儲溫度	- 40℃～+80℃		工作濕度		0～100%RH
防護等級	IP65		通訊模式	Wifi/GPRS/RS485/無線點對點
輸出航插	IP68 SP13-6		數據接收模式	無線數據云平臺PC/網頁二次開發通訊接口
傳感器擴展	是		承載形式	支架
監測數據參數
環境溫度		-40~123.8℃			±0.1℃		0.1℃
環境濕度		0～100%RH			±2%RH		0.1%RH
最高溫度		-40~123.8℃			±0.1℃		0.1℃
最低溫度		-40~123.8℃			±0.1℃		0.1℃
露點溫度		-40~123.8℃			±0.1℃		0.1℃
風速		0～60m/s			±2%（≤20m/s）,±2%+0.03V m/s（>20m/s）		0.1m/s
2分鐘風速		0～60m/s			±2%（≤20m/s）,±2%+0.03V m/s（>20m/s）		0.1m/s
10分鐘風速		0～60m/s			±2%（≤20m/s）,±2%+0.03V m/s（>20m/s）		0.1m/s
風向		0~359°			±2°		1°
氣壓		300～1100hPa			±0.12hPa		0.1hPa
組件溫度		-40~100℃			±0.1℃		0.1℃
日照時數		0-24h			±0.1h		0.1h
傾斜總輻射		0～2000w/m2			≤5%		1w/m2
水平總輻射		0～2000w/m2			≤5%		1w/m2
法向直輻射		0～2000w/m2			≤5%		1w/m2
水平直輻射		0～2000w/m2			≤5%		1w/m2
水平散輻射		0～2000w/m2			≤5%		1w/m2
傾斜總輻射日累計		0~999.9MJ/m2			≤5%		1MJ/m2
水平總輻射日累計		0~999.9MJ/m2			≤5%		1MJ/m2
法向直輻射日累計		0~999.9MJ/m2			≤5%		1MJ/m2
水平直輻射日累計		0~999.9MJ/m2			≤5%		1MJ/m2
水平散輻射日累計		0~999.9MJ/m2			≤5%		1MJ/m2
傾斜總輻射月累計		0~999.9MJ/m2			≤5%		1MJ/m2
水平總輻射月累計		0~999.9MJ/m2			≤5%		1MJ/m2
法向直輻射月累計		0~999.9MJ/m2			≤5%		1MJ/m2
水平直輻射月累計		0~999.9MJ/m2			≤5%		1MJ/m2
水平散輻射月累計		0~999.9MJ/m2			≤5%		1MJ/m2
傾斜總輻射年累計		0~999.9MJ/m2			≤5%		1MJ/m2
水平總輻射年累計		0~999.9MJ/m2			≤5%		1MJ/m2
法向直輻射年累計		0~999.9MJ/m2			≤5%		1MJ/m2
水平直輻射年累計		0~999.9MJ/m2			≤5%		1MJ/m2
水平散輻射年累計		0~999.9MJ/m2			≤5%		1MJ/m2

配置表：

序號	產品名稱	參數及配置	數量
1	光伏專用采集儀	32通道，滿足最新時間邏輯和輻射邏輯關系，滿足省調考核，可支持后續升級考核	1
2	氣象站軟件平臺		1
3	采集儀防護箱	鋁殼	1
4	空氣溫濕度傳感器	測量范圍：溫度-40～123.8℃；濕度：0～100%RH精確度：溫度 ±0.1℃；濕度：±2%RH分辨率：溫度 0.1℃；濕度：0.1%RH	1
5	輕型百葉箱	進口工業級ABS一次原料，加防紫外劑	1
6	風向傳感器	測量范圍： 0-359°精確度： ±2分辨率： 1℃啟動風速： ≤0.5m/s	1
7	風速傳感器	測量范圍： 0-60m/s精確度： ±（0.3+0.03V）m/s (V：風速)分辨率： 0.1m/s	1
8	總輻射傳感器	測量范圍： 0～2000W/m2光譜范圍： 300-3000nm靈敏度：7-14μVw.m-2響應時間：≤35秒（99%）內阻：約350歐精確度： ≤5%年穩定度：≤2%分辨率： 1 W/m2	1
9	直接輻射傳感器	光譜范圍： 300～3000nm測量范圍： 0～2000W/m2靈敏度： 7～14μV∕W.m-2時間常數 ： ≤15S(99%)敞開角： 4°年穩定性： ±1%(靈敏度變化率)內 阻：約80歐姆	1
10	散輻射傳感器	光譜范圍： 300～1100nm測量范圍： 0～2000W/m2靈敏度： 7～14μV/W?m-2精確度：＜±5%，分辨率： 1 W/m2	1
11	太陽能自動跟蹤儀	追蹤精度：0.5度載重：10kg工作溫度：-20℃～+60℃供電：DC 12～20V旋轉角度：仰角：-5-120度，方位角0-350電機：步進電機，操作18步追蹤模式：太陽跟蹤+GPS跟蹤，可保證陰天情況下跟蹤太陽誤差小于5度，保證太陽出現后1秒鐘內跟上太陽。	1
12	485數據傳輸	標準485輸出，線長40米	1
13	組件溫度傳感器	測量范圍： -50～150℃精確度： ±0.2℃分辨率： 0.1℃	1
14	大氣壓力傳感器	測量范圍： 300～1100hPa精確度： ±0.3分辨率： 0.1hpa工作環境：-40～+85℃成品功耗： 5uA	1
15	電源線	標配， 40米	1
16	太陽能供電系統	包含太陽能電池板，蓄電池，支架、防護箱、電池適配器及配件，雙備份30W24AH	1
17	聯合輻射支架	不銹鋼	1
18	集成費	人工物流	1
